[Design Compiler 작업 흐름] 4~5. Design Constraint 및 합성 전략 설정

4. Set Design Constaints

: Design constraints를 설정 해주는 단계이다. 이전에 포스팅했던 SDC 파일에 대한 명령어와 같다.

(.sdc 파일과 같은 역할인데, 좀 더 세부적으로 코드를 추가하고 싶을 때 직접 사용하면 될 것 같다.)



5. Select compile strategy

: Top-down 방식으로 컴파일을 할 것이냐, Bottom-up 방식으로 컴파일을 할 것이냐를 정하는 단계

아무 것도 써주지 않는다면 기본적으로 Top-down 방식으로 컴파일된다.



1) 해당 단계를 위해 알아야 할 정보

Top-down : 가장 상위 모듈과 그 하위 모듈들이 전부 함께 컴파일된다. (같은 조건으로)



Bottom-up : 각각의 하위 모듈들이 독립적으로 컴파일되고, 하위 계층이 전부 컴파일되면 상위 계층의 모듈들이 독립적으로 컴파일된다. 이를 반복적으로 가장 상위 모듈이 컴파일될 때까지 반복한다.



Mixed : 위 두 방식을 섞은 방법이다.

(ex. 가장 중요한 모듈들을 먼저 Top-down 방식으로 수행한 뒤, 세부 모듈들은 Bottom-up 방식으로 설계하는 등)





PS. 설계 조건 파일(.con), design compiler에 적용하기 위해서는 'source defaults.con' 명령어를 입력하면 된다.

.con 파일

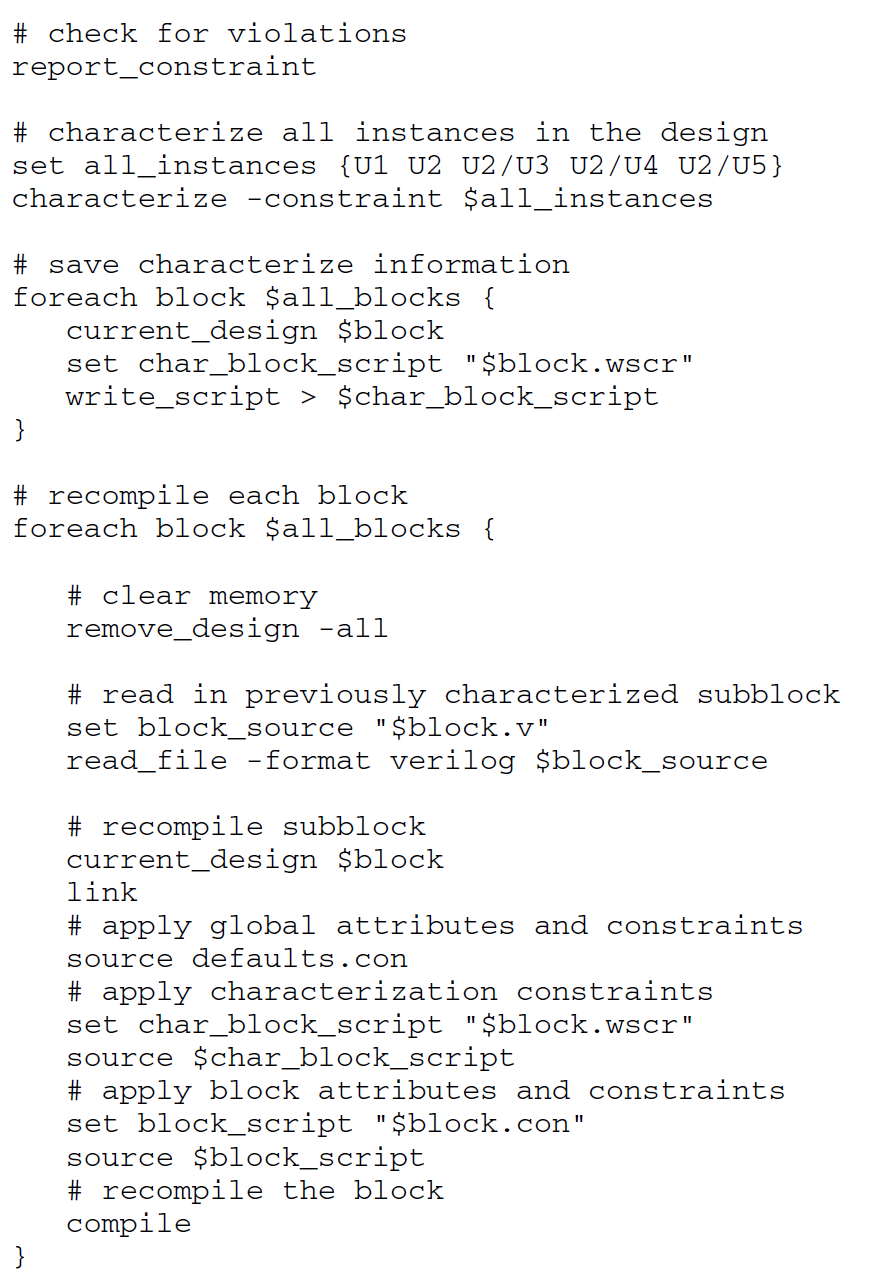

2) 해당 단계를 수행하는 Design Compiler 명령어 (Code)
